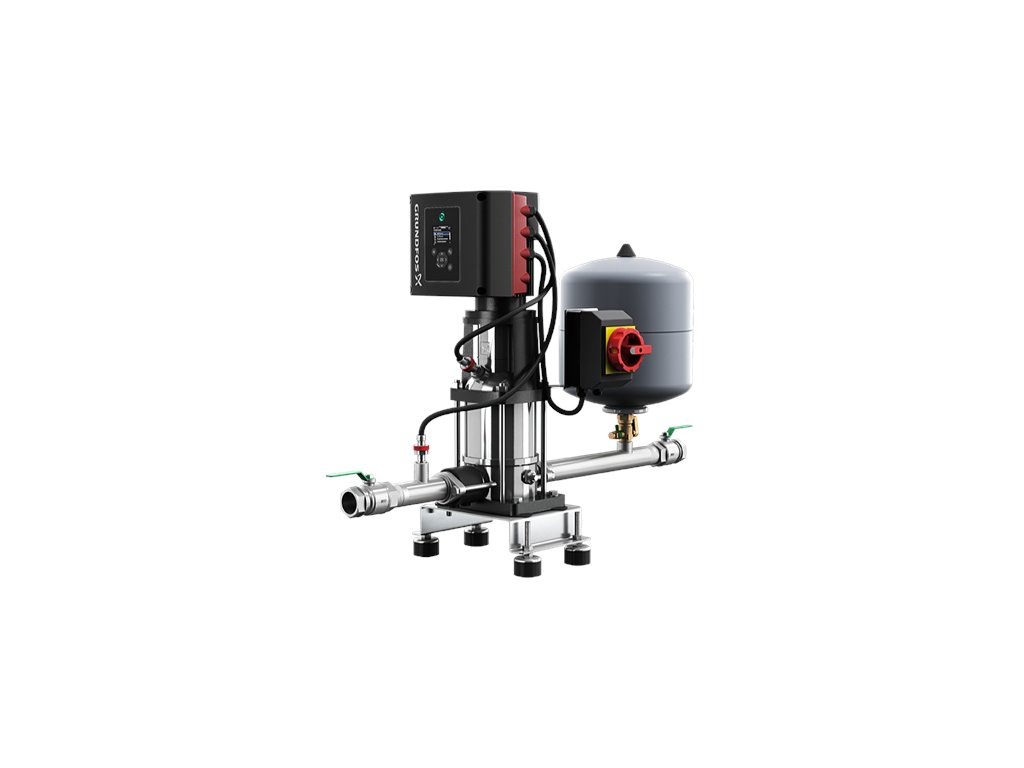

Hydro Solo-E CRIE 5-5 HQQE
Posilňovacia súprava Grundfos Hydro Solo-E je kombinovaná jednotka pozostávajúca z jedného čerpadla s regulovateľnou rýchlosťou (CRE), s nasledujúcou výbavou:
izolačný ventil, jednosmerný ventil, vstupné a výstupné potrubie, snímač tlaku, manometer, membránová nádrž, snímač tlaku na vstupe, základný rám so tlmičmi vibrácií a hlavný vypínač.
Sústava pre zvyšovanie tlaku je nakonfigurovaná vo výrobe a testovaná tak, aby bol pripravená na prevádzku pri konštantnom tlaku.
Sústava je vopred nakonfigurovaná s nasledujúcimi funkciami
- Regulácia konštantného tlaku
- Odhad toku
- Ochrana proti chodu nasucho
- Ochrana proti kavitácii
- Konfigurácia prehrávania výstupu čerpadla / alarmu
|
|
Čerpadlo je vybavené trojfázovým motorom MGE s prírubou podľa IEC s frekvenčným meničom a regulátorom PI integrovaným v svorkovnici motora. Nevyžaduje sa žiadna dodatočná ochrana motora, pretože motor, aj elektronika sú chránené integrovanou ochranou proti preťaženiu a teplote.
Grafický displej a ovládací panel umožňujú jednoduché sledovanie výkonu sústavy a nastavenie regulačných parametrov.
Indikátor Grundfos Eye na ovládacom paneli poskytuje vizuálnu indikáciu stavu čerpadla: Ovládací panel:
- „Power on“ (Zapnuté): Motor beží (rotujúce zelené svetlá) alebo nefunguje (trvalo svieti zelená)
- „Výstraha“: Motor stále beží (žlté smerové svetlá) alebo sa zastavil (trvalo žlté svetlá)
- „Alarm“: Motor sa zastavil (bliká červené svetielko).
|
|
Komunikácia s čerpadlom je možná pomocou diaľkového ovládača Grundfos GO (príslušenstvo). Diaľkové ovládanie umožňuje ďalšie nastavenie, ako aj načítanie viacerých parametrov, ako napríklad „Skutočná hodnota“, „Rýchlosť“, „Príkon“ a celková „Spotreba energie“.
Svorkovnica má množstvo vstupov a výstupov, ktoré umožňujú použitie motora v pokročilých aplikáciách, kde je potrebných veľa vstupov a výstupov:
- Dva špeciálne digitálne vstupy
- Tri analógové vstupy, 0 (4) -20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V
- Napájanie 5 V do potenciometra a snímača
- Jeden analógový výstup, 0-10 V, 0 (4) -20 mA
- Dva konfigurovateľné digitálne vstupy alebo výstupy s otvoreným kolektorom
- Dva vstupy Pt100 / Pt1000
- LiqTec, vstup ochranného snímača chodu nasucho
- Vstup a výstup digitálneho snímača Grundfos
- 24 V napájanie snímača
- Dva signálne reléové výstupy (bezpotenciálové kontakty)
- Pripojenie GENIbus
- Rozhranie pre modul priemyselnej zbernice Grundfos CIM.
|
|
| KVAPALINA: |
| Čerpaná kvapalina: |
|
Voda |
| Rozsah teploty kvapaliny: |
|
0 .. 60 °C |
| Vybraná teplota kvapaliny: |
|
20 °C |
| Hustota: |
|
998.2 kg/m³ |
|
| TECHN.: |
| Menovitý prietok: |
|
6.9 m³/h |
| Hlava čerpadla: |
|
39.1 m |
| Hriadeľová upchávka: |
|
HQQE |
|
| MATERIÁLY: |
| Základňa: |
|
Nehrdzavejúca oceľ |
| |
|
EN 1.4408 |
| |
|
AISI 316 |
| Obežné koleso: |
|
Nehrdzavejúca oceľ |
| |
|
EN 1.4301 |
| |
|
AISI 304 |
|
| INŠTALÁCIA: |
| t max okolie: |
|
50 °C |
| Maximálny prevádzkový tlak: |
|
10 bar |
| Štandard pre prívodné pripojenie: |
|
OVAL |
| Druh prip. sac. strana: |
|
Rp |
| Pripojenie na výtl. str.: |
|
Rp |
| Veľkosť sac. hrdla: |
|
1 1/4 inch |
| Veľkosť výtl. hrdla: |
|
1 1/4 inch |
| Príruba motora: |
|
FT100 |
|
| ELEKTRICKÉ ÚDAJE: |
| Typ motora: |
|
80B |
| P2: |
|
1.1 kW |
| f: |
|
50 / 60 Hz |
| U: |
|
1 x 200-240 V |
| Menovitý el. prúd: |
|
6.70-5.60 A |
| Cos phi: |
|
0.99 |
| n: |
|
360-4000 rpm |
| Krytie IP: |
|
IP55 |
| Izolácia: |
|
F |
| Výr.č. motora: |
|
98362275 |
|
| NÁDRŽ: |
| Objem tlak. nádoby: |
|
18 l |
|
| INÉ: |
| Čistá hmotnosť: |
|
40.2 kg |
| Hrubá hmotnosť: |
|
52 kg |
| Pepravné množstvo: |
|
0.6 m³ |
| Dánčina: |
|
385551055 |
| Krajina pôvodu: |
|
DE |
